Câble de commande et instrumentation
LiYY · CY · SY · JZ/OZ

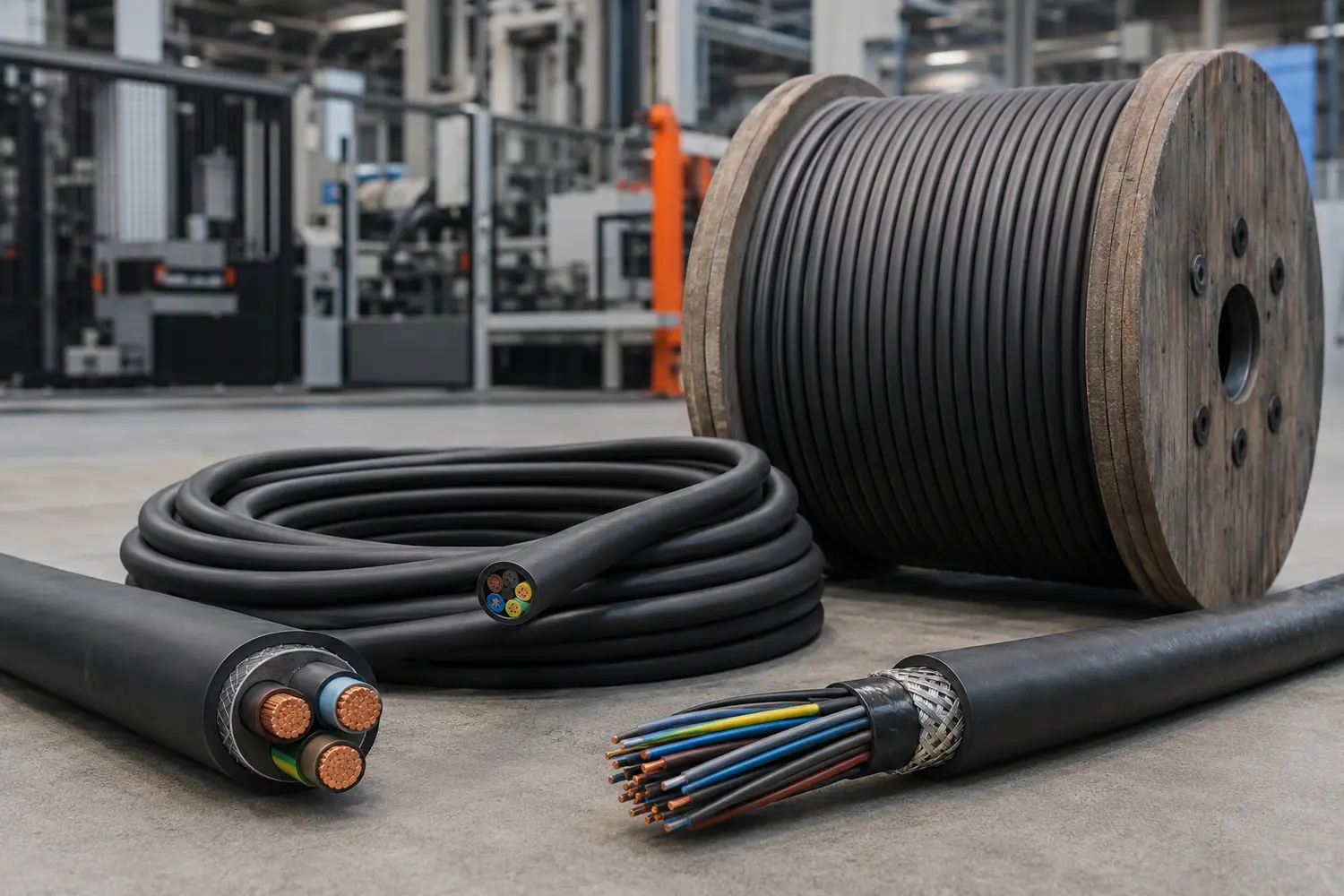

Câbles de commande et instrumentation blindés ou non pour machines, capteurs et automatismes. Versions souples, numérotées et CPR sur devis.
COMPRENDRE LA GAMME
Le câble adapté à
votre application.
Les circuits de commande et de mesure nécessitent une construction adaptée au signal, aux perturbations électromagnétiques et au mouvement. Le nombre de conducteurs, le pas de torsade, l’écran, la capacité et le rayon de courbure doivent correspondre à l’équipement. Les applications en chaîne porte-câbles demandent une référence explicitement prévue pour la flexion répétée.
La désignation seule ne permet pas de valider un produit. SUDOIN rapproche la demande de l’usage, de la tension, du mode de pose, de l’environnement et des documents exigés. La référence définitive est confirmée dans l’offre avec sa fiche technique et, lorsque le RPC s’applique, sa déclaration de performances.
Points de sélection
- Blindage individuel ou général
- Pose fixe ou mouvement continu
- Repérage couleur ou numéroté
- CEM et raccordement de l’écran
Options disponibles
Blindé ou non · numéroté · paires/torsades · pose fixe ou chaîne porte-câbles
Usage principal
Automates, capteurs, machines, variateurs, moteurs et process.
FICHE TECHNIQUE SYNTHÉTIQUE
Choisir la bonne
variante.
REPÈRES DE SÉLECTION
LiYY · CY · SY · JZ/OZ
- Conducteur
- Cuivre, sections et classes selon fonction
- Organisation
- Multiconducteur, multipaire ou torsadé
- CEM
- Sans écran, feuille, tresse ou combinaison selon besoin
- Mouvement
- Pose fixe ou chaîne porte-câbles sur spécification
Valeurs de présélection : la fiche du fabricant et le dimensionnement du projet font foi.
DOCUMENTS DE CONFORMITÉ
SELON RÉFÉRENCEDoP & marquage CE
Pour un câble destiné à être incorporé durablement à un ouvrage et couvert par EN 50575, la déclaration de performances identifie la référence et sa classe de réaction au feu.
- Référence exacte et fabricant
- Euroclasse et indices s / d / a, lorsqu’ils s’appliquent
- Fiche technique cohérente avec la DoP
- Traçabilité du produit proposé dans l’offre
| Variante | Construction | Usage / atout | À confirmer |
|---|---|---|---|
| LiYY | PVC, sans écran | Commande générale en pose adaptée | Section, conducteurs, repérage |
| CY | Tresse de blindage | Réduction des perturbations CEM | Taux de couverture, mise à la terre |
| SY | Protection mécanique renforcée | Environnement industriel contraignant | Armure, rayon, pose |
| JZ / OZ | Conducteurs numérotés, avec/sans vert-jaune | Machines et automatismes | Numérotation, conducteurs, gaine |
Échange en français
Un interlocuteur commercial pour cadrer l’usage, la norme, la quantité et la livraison.
Offre traçable
Référence, fabricant, construction, conditionnement et performance feu sont confirmés avant commande.
Dossier documentaire
Fiche technique, DoP et marquage CE si applicables, plus REACH/RoHS selon le produit.
Logistique européenne
Expédition suivie depuis la base de Terrassa vers la France métropolitaine.
CONFORMITÉ EN FRANCE
Des performances
documentées.
La conformité dépend de la référence exacte et de son usage prévu. Pour les câbles de construction couverts par EN 50575, demandez le marquage CE, la DoP et la classe CPR. L’installation basse tension doit être dimensionnée et mise en œuvre selon la NF C 15-100 et les prescriptions du projet.
- Normes de référence
- NF EN 60204-1 · CEM
- CPR
- Disponible selon classe requise
- Documents
- Fiche technique · DoP/CE si applicable · REACH/RoHS selon produit
QUESTIONS SUR CETTE GAMME
Avant de
commander.
Quand choisir un câble blindé ?
Le blindage est étudié lorsque les perturbations électromagnétiques peuvent affecter le signal ou l’équipement. Sa mise à la terre doit être conçue correctement.
Un câble souple convient-il à une chaîne porte-câbles ?
Pas automatiquement. La fiche doit autoriser la flexion dynamique et préciser le rayon, la vitesse et le nombre de cycles.
DEMANDE TECHNIQUE
Votre devis pour
câble de commande et instrumentation.
Indiquez la section, le nombre de conducteurs ou fibres, la longueur, l’usage, le mode de pose, la classe CPR et le lieu de livraison.
